Williams FW13B Renault - Thierry Boutsen (GP Hungary) - Tamiya - 1/20


Vlak voordat ik mijn huis kochte, had ik een thread gestart bij Kit-Review van deze doos. Het betreft de wagen waarmee T. Boutsen meedeed in het F1 kampioenschap van 1990. Ondertussen heb ik deze terug vanonder het stof gehaald en ik ben van plan om mij eens goe te laten gaan! Zo ga ik zoveel mogelijk after-market spullen gebruiken. (nu ja, zoveel mogelijk.... ik ben geen miljonair hé:rolleyes:). Zo heb ik een setje remmen van Topstudio besteld, 'Hose-tube' en 'metal tube' van MSM-creations, 'Scale weave', 'carbon én kevlar' decals van Scale motorsport en veel 'nuts en bolts'.
Ook ga ik veel experimenteren om te scrathen.

het betreft deze doos:

http://www.depaddock.eu/forum/attach...1&d=1273341948

Ondertussen ben ik al begonnen om de achtervering te scrathen. de stukjes vering van het onderdeel gehaald, de openingen voorzien aan het stuk waar dan de nieuwe veringen moeten bevestigd worden en gaatjes geboord van 0,4mm.

http://www.depaddock.eu/forum/attach...1&d=1273341948

http://www.depaddock.eu/forum/attach...1&d=1273341948


Voor de nieuwe veringen had ik in gedachten om de top van de oude te hergebruiken maar dit was niet mogelijk aangezien ze schuin waren gegoten. Dan maar op zoek naar een alternatief en ik vond hier nog 4 vleugelmoeren die ik bij mijn wieltjes had bijgekregen van mijn 250GTO. na het ontdoen van de 'vleugeltjes' op de moer en gaten te hebben geboord bekwam ik een behoorlijk resultaat.

http://www.depaddock.eu/forum/attach...1&d=1273341948

http://www.depaddock.eu/forum/attach...1&d=1273341948

Dan zit ik nog met een vraagje. Het figuurtje van T. Boutsen is al geschilderd en het hoofdje is nog niet gelijmd. nu de vraag was hoe ik Thierry er laat uitzien in zijn bolide.... Hoofd recht naar voor of een beetje schuin (net zodat hij een bocht neemt en uiteraard staan de wielen dan in de zelfde richting:p) of net dat hij staat te praten met iemand die naast de wagen staat?:confused:

http://www.depaddock.eu/forum/attach...1&d=1273342193

http://www.depaddock.eu/forum/attach...1&d=1273342193

De motor werd ook ontdaan (daar waar de veringen zouden moeten komen) van zijn overtollige gewicht. er werden eveneens gaatjes geboord van 0,4mm.
Ook ben ik begonnen met het achterste gedeelte van de motor in carbon te steken (daar wwar de achtervleugel wordt bevestigd)

En dan nog een klein vraagje; Kan er mij iemand helpen voor een programmatje om mijn foto's te verkleinen? ik gebruik normaal 'foto resize magic' maaral mijn foto's verkeuren zoals negatieven van een fotorolletje. ik heb al verschillende keren het programmatje verwijderd en opnieuw geinstalleerd maar dit helpt niet... :( Dus als er iemand een goed programma kent...:worship:

Aan een goed programmatje voor foto`s te resizen kan ik je wel helpen, probeer deze BD sizer maar eens. Ik ben er tevreden over

http://forum.belgiumdigital.com/f21/...eta-80220.html

Bedankt voor de tip Doc. het lukt perfect om de foto's te verkleinen maar ik krijg telkens een error. niet zo erg want de foto's kan ik verkleinen.

Heeft er iemand een idee welke 'carbon/kevlar' decals ik hier best voor gebruik en van welk merk? oja, voor de bodemplaat en het steunvlak waar de achtervleugel op rust.


http://www.depaddock.eu/forum/attach...0&d=1268728677

@ Ferrari Rules ;
Studio 27... er is geen betere !!!

Aanbrengen op volgende manier;
Zorgen voor een vlakke ondergrond: vernis dus van het blinkende type.
Decal op "maat" snijden.
Even in lauw water leggen tot hij "bijna" van de drager af komt.
Schuif het decal op zen plaats.
Duw hem voorzichtig op de plaats waar je hem wil hebben met een penseel.
(bevochtigen met water)
Droog deppen met pluisvrij doekje
Decalcoat nemen van daco "medium solution"
decal bevochtigen,
Het decal -zuigt- zich nu tegen het model.
Laten rusten !!!
Vernis erover en voila...klaar. :)

Dit is hoe ik decals zet.
er zijn natuurlijk nog andere manieren...
Zoveel wegen naar Rome ! :rolleyes:

Grtz,
G ;)

P.S. mag ik aub ook je voornaam, we hebben elkaar gezien in Jabbeke maar ben hem alweer vergeten :o
Die schuilnamen hier ook altijd....zot word ik der van !:crazy:

Frederic is de naam;)

Studio 27 ok maar welke kleur? op de foto zie je duidelijk dat dit niet gewoon carbon is maar eerder fiber kevlar of zoiets...

De veren heb ik ondertussen gemaakt en geschilderd in hemelsblauw tot ik op de foto's zag dat de veren zelf eigenlijk metallic grijs zijn:rolleyes: . dus weer nieuwe maken. de schokdempers zijn nu bijna klaar, enkel nog wat opschuren.

http://www.depaddock.eu/forum/attach...4&d=1268734855

http://www.depaddock.eu/forum/attach...5&d=1268734855

De aandrijfstangen werden verwijderd en vervangen door messing exemplaren.
dit was geen gemakkelijke klus aangezien ze aan de motorblok lichtjes hellen, maar het is toch gelukt. ook hier nog lichtjes opschuren.

http://www.depaddock.eu/forum/attach...6&d=1268734855


:bye:

kan iemand mij helpen?
ik zou graag wat lasnaden aanbrengen op de uitlaten maar ik weet niet goed hoe ik hier moet aan beginnen. Ik heb Gulfie zijn mclaren eens bestudeerd en hij heeft deze ook aangebracht maar er staat niet bij hoe hij dit deed.
thanks

foto's volgen nog maar de vrouw heeft de kodak mee op reis...

Na het bouwen en metsen van mijn vijver en terras heb ik nog wat tijd gevonden om voort te werken aan dit model. De veren die zelf gemaakt zijn komen goed uit en ze passen perfect onder het motorblok. De bodemplaat werd gedeeltelijk voorzien van carbon/kevlar decals van Scale Motorsport en Bmf alu-folie om het hitte werend materiaal na te bootsen. Na het passen van de motorblok ,om te zien of ik ver genoeg ging met de decals, werd dit goed bevonden en ga ik de rest nog doen. Er werden gaten geboord waar de uitlaten door de bodemplaat komen en in de uitlaten zelf ook.

http://www.depaddock.eu/forum/attach...6&d=1273256544

http://www.depaddock.eu/forum/attach...7&d=1273256544


http://www.depaddock.eu/forum/attach...8&d=1273256544

Het decallen verloopt zeer moeizaam. Zo moet ik enorm veel 'sollen' om ze toch maar goed te krijgen. het lukt wel, maar het is frustrerend om iedere keer die zelfde rimpels te zien weerkeren! dan heb ik nog eens blijven 'plakken' ook !

http://www.depaddock.eu/forum/attach...1&d=1273835490

http://www.depaddock.eu/forum/attach...1&d=1273835490

De decals voor de voorvleugel en ophanging van de achter vleugel zijn van renessance (dezelfde trouwens van mijn ferrari 189) en die zijn dan niet gevoelig genoeg aan het 'sollen' ! bij de ferrari had ik daar geen problemen mee...:confused:

http://www.depaddock.eu/forum/attach...1&d=1273835490

nu, lukken moet het toch hé:)

Voor de motor ben ik dan wel tevreden met de vorderingen. Zo heb ik de ophanging gemonteerd en verder afgewerkt. ook heb ik cilinderblokken (of hoe noemt dit?) geplekt en voorzien van FeM boutjes. de luchtbox is ook voorzien van dezelfde decals zoals de bodemplaat en mat zwart geschilderd.
Dit begint er al een beetje op te trekken!:rolleyes:
de uitlaten werden dan gespoten in semi-gloss chrome uit de gamma en ziet er behoorlijk uit. die worden later nog behandeld met de schmink doosjes.

http://www.depaddock.eu/forum/attach...1&d=1273836000

http://www.depaddock.eu/forum/attach...1&d=1273836000

http://www.depaddock.eu/forum/attach...1&d=1273836000

http://www.depaddock.eu/forum/attach...1&d=1273836000

Een kleine update;

Aan zijkanten van de achtervleugel zijn de meegeleverde decals en de carbon decals(binnenkant) aangebracht. 1st werden de blauwe decals bevestigd en daarna de belettering erop. deze zijn ook al voorzien van 1 laagje vernis (Gunze). Dit verliep niet zonder slag of stoot! na het spuiten van de vernis kwamen er in de decals en de carbon decals kleine blaasjes! :confused: Om dit nog tot een goed einde proberen te brengen heb ik met de vingers druk gezet op de blaasjes terwijl de vernis nog niet helemaal droog was. door dit te doen zijn er kleine matte plekjes van de vingers op gebleven maar ik hoop dat dit dan kan opgelost worden met dit te polijsten.Dit geldt ook voor de ander onderdelen die ik in carbon heb gestoken !!!

http://www.depaddock.eu/forum/attach...1&d=1274899201

dan heb ik de koelbuizen na gemaakt zoals die te zien zijn op de foto van de motor (eerder in deze thread). Dit heb ik gedaan door fijn ijzerdraad rond een stokje te draaien (zelfde principe als de veren) en dan BMF folie rond gedraaid.

http://www.depaddock.eu/forum/attach...1&d=1274899201

http://www.depaddock.eu/forum/attach...1&d=1274899201

:applaus:

Die koelbuizen zijn wel leuk. Heb je de decals na het plaatsen goed gereinigd? Het lijkt erop dat je er resten van andere producten zijn achter gebleven en er daardoor bubbeltjes zijn ontstaan. De decals met sol gezet?

allemaal gedaan...

Heb je misschien de vernis bij de eerste laag redelijk "nat" gespoten? Ik wil daarmee zeggen: op een dusdanige manier dat alles mooi egaal blinkt. Of heb je eerst een mistlaag gezet: dus zodanig dat je de vernis wel ziet, maar dat hij nog helemaal niet blinkt?

Beter altijd eerst met een mistlaag beginnen. Of heb je dat ook zo gedaan...?

Dat heb ik inderdaad niet gedaan... Ik wist niet dat dit van doen was..
Ik zal er rekening mee houden in de toekomst. Zo leert een mens alle dagen bij, niet?;)

Inderdaad, van McLarens tot vernissen! :D

Ben al blij dat we de oorzaak hebben kunnen pinnen. ;)

Een grote tegenslag !!!:mad:
De decals zijn echt slecht bevallen ! alles begon te krullen en te scheuren!
Dus de volledige set met decals naar de vaantjes:mad:

Geeft er iemand soms deze kit liggen of decal vel? Zodat mijn model dan toch niet verloren is... :worship:

Ik heb hier nog een gedeeltelijke kit liggen (heeft destijds als donorkit gediend toen ik de FW13B bouwde). Er zit nog een decalvel in, maar dat is niet in perfecte staat:

Decals die ontbreken: 42, 58, 67
Decals die beschadigd of gedeeltijk veknipt zijn: 1, 5, 9, 54, 65
Alle decals zijn licht vergeeld.

Als je het toch nog kunt gebruiken, dan mag je dat decalvel gerust hebben. Laat maar iets weten...

Hey bedankt HHugo !
Ik heb je PM gestuurd.

Kleine update;

Na het verwijderen van de mislukte decals op de monocoque, had ik wat beschadigingen na gelaten, (jammer genoeg heb ik hier geen foto's van getrokken. ik was te druk bezig met panikeren:rolleyes:) dus moest ik terug aan de bak om dit ding te spuiten. na schuren en het (opnieuw) afplakken, heb ik eerst 1 mist coat en daarna 3 wet coats gespoten! (geel is namelijk niet zo gemakkelijk om te spuiten, vandaar...)

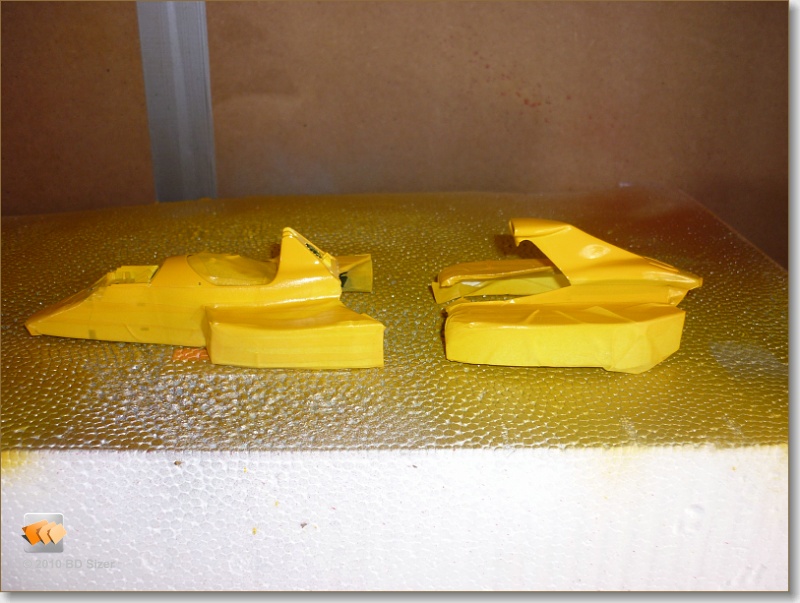

in de spuitcabine :)

http://www.depaddock.eu/forum/attach...1&d=1276502293

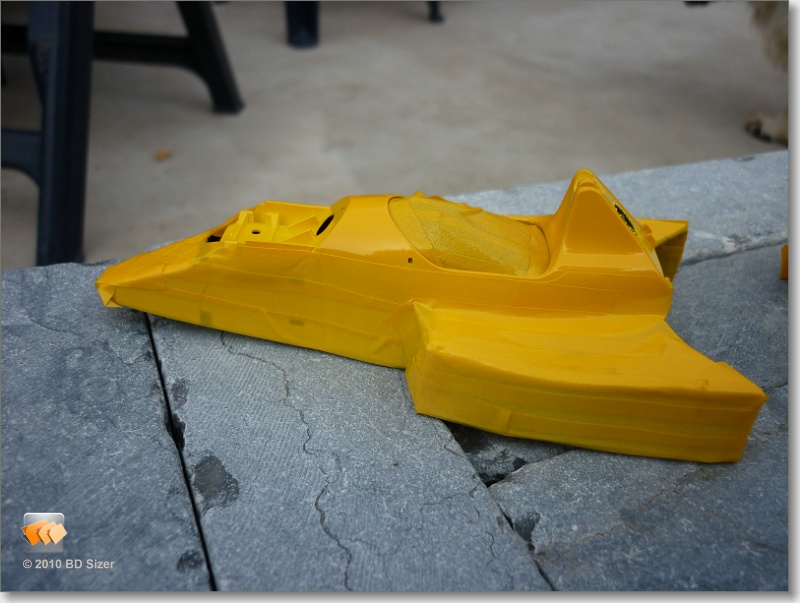

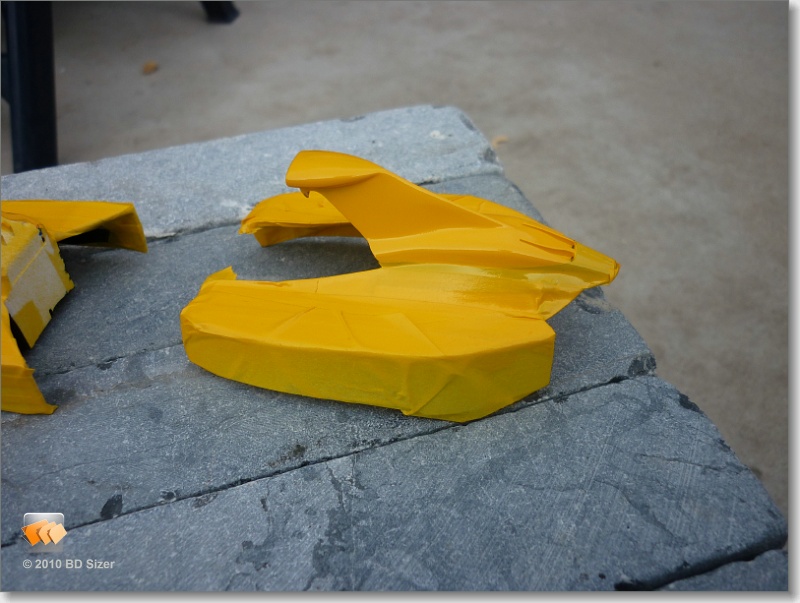

daarna buiten om het resultaat beter te zien

http://www.depaddock.eu/forum/attach...1&d=1276502293

http://www.depaddock.eu/forum/attach...1&d=1276502293

tot de volgende

Je zal zien dat je door deze initiële tegenslag, een nog beter model gaat bouwen. Dingen die misschien niet helemaal 100% waren, maar die je gewoon aanvaarde omdat je in dat stadium er niets meer aan kon doen. Nu je een stap terug zet, kan je aan deze eventuele dingetjes weer werken. Allez, zo gaat dat bij mij toch altijd.

Tot de volgende!

En zo zal het gebeuren ;)

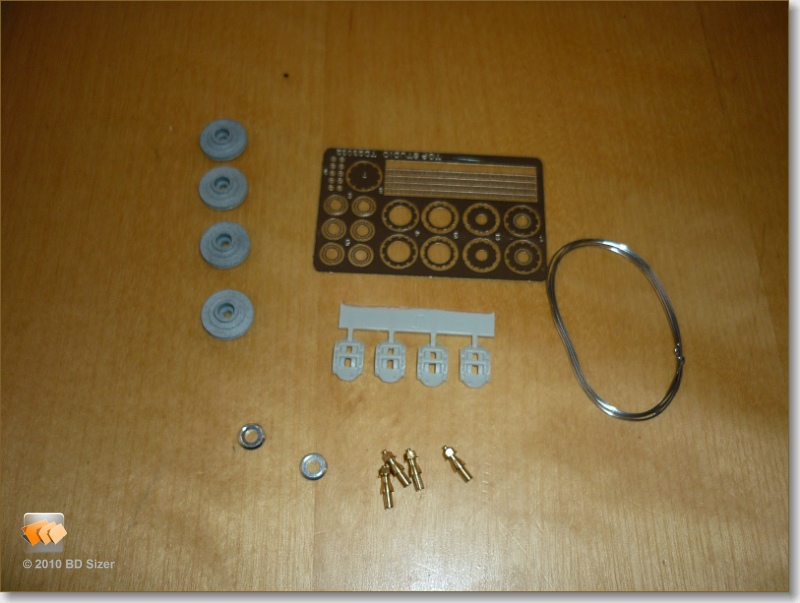

Dit is dinsdag binnen gekomen met de post;

http://www.depaddock.eu/forum/attach...1&d=1276783081

De tyretemplates zijn voor een ander model (waarover later meer).
De carbon decals van Studio 27 zijn op aanraden van Gert, en dit was blijkbaar terecht! wat een mooi decalvel zeg!
Het setje voor de remschijven zijn van Top Studio en is gene zever zulle! zeker zonder stress eraan te beginnen (de stress komt wel als je bezig bent!)

Zo ziet het er uit in de verpakking;

http://www.depaddock.eu/forum/attach...1&d=1276782667

En na veel zweten ziet het resultaat er zo uit;

http://www.depaddock.eu/forum/attach...1&d=1276782667

http://www.depaddock.eu/forum/attach...1&d=1276782667


@ Roelant : De decals zijn toegekomen en ik kan ze zeker nog gebruiken! SUPER bedankt man! :applaus::applaus::applaus:


tot de volgende

Hmm, interessant om te zien dat een F1 remset die eigenlijk bedoeld is voor een McLaren MP4/13 ook passen op een Williams FW13B. Vraag is of de velgen er nog overheen zullen gaan. Ze zien er in ieder geval erg indrukwekkend uit.

De velgen passen er perfect op! Eigenlijk staat er op de doos dat het voor een Mclaren is maar ik denk dat je ze voor vele F1 modelen van de jaren '90 kan gebruiken. Deze zijn bijna identiek zoals op de referentie foto's van de Williams. Dus kwamen ze goed van pas. Ik denk toch dat ik dit model in een soort diarama zal plaatsen. alleen weet ik nog niet juist hoe... wordt vervolgd.

Allez, da's goed om weten. Tip voor een diorama is kijken, kijken en nog eens kijken in de F1 boeken uit die periode. Is de beste manier om én inspiratie op te doen én om iets in elkaar te steken dat overtuigend is kwa echtheid.

Succes met de zoektocht, ik kijk er al naar uit!!

Dat zijn inderdaad schoon remschijven geworden.

Men zou het zonde vinden om ze te verstoppen achter/in de wielen, daarom is jouw idee van een diorama nog niet zo slecht. ;)

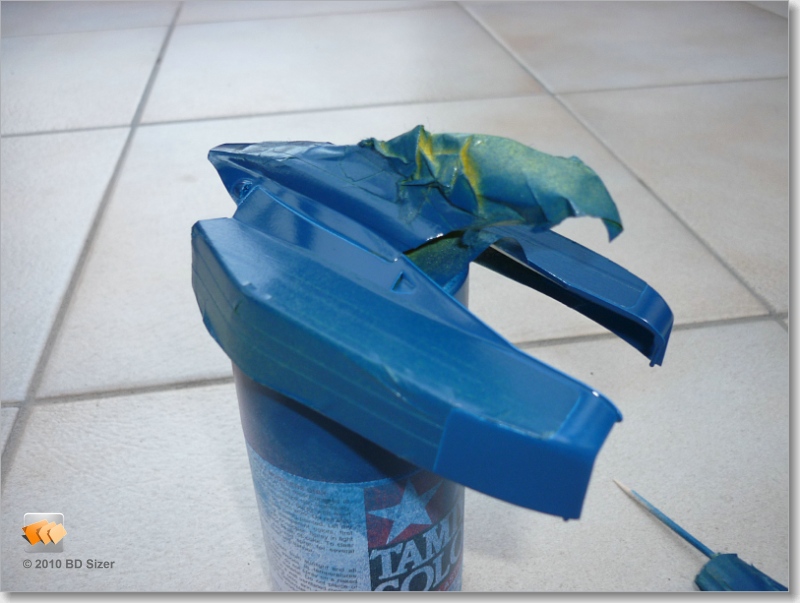

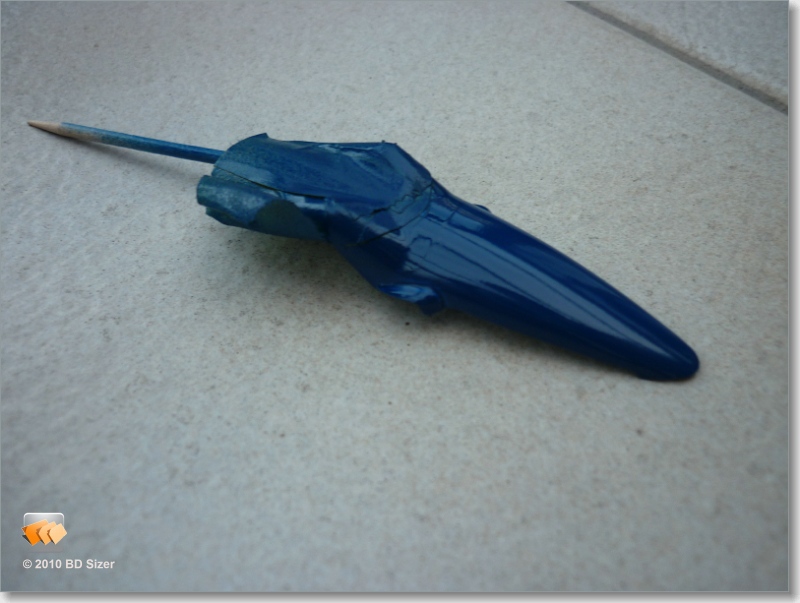

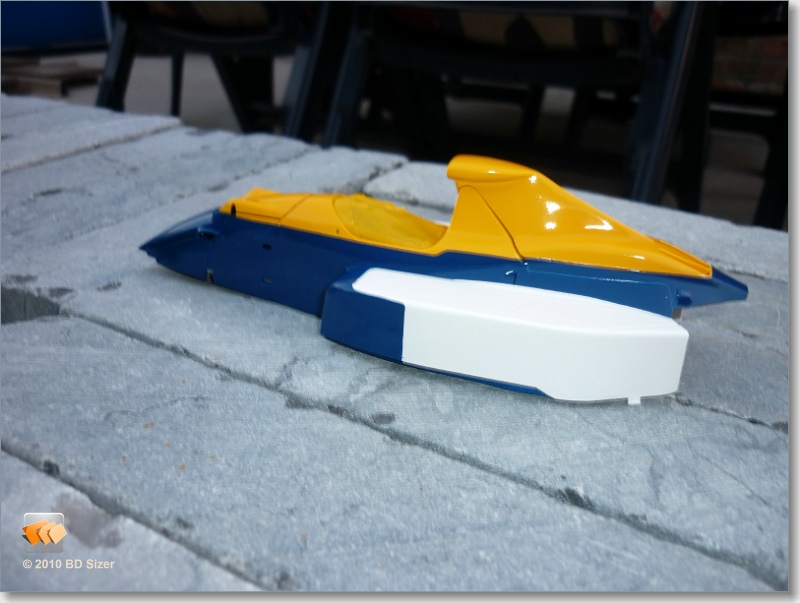

Na de toch wel veel problemen met de decals heb ik dan toch besloten om het blauwe gedeelte ook te spuiten. Het afplakken was geen gemakkelijke klus, zo bleek het! Er waren nogal veel kleine bochtjes waar ik rekening mee moest houden. De rode lijn, die tussen het blauwe/gele en blauwe/witte gedeelte loopt, ga ik wel recupereren uit de decals.

http://www.depaddock.eu/forum/attach...1&d=1277582452

http://www.depaddock.eu/forum/attach...1&d=1277582452

http://www.depaddock.eu/forum/attach...1&d=1277582452

Het blauw is misschien ietsje te donker, maar aangezien ik niet met de air-brush spuit en dus alleen maar met de bekende Tamiya busjes, vind ik dit behoorlijk dicht in de buurt!

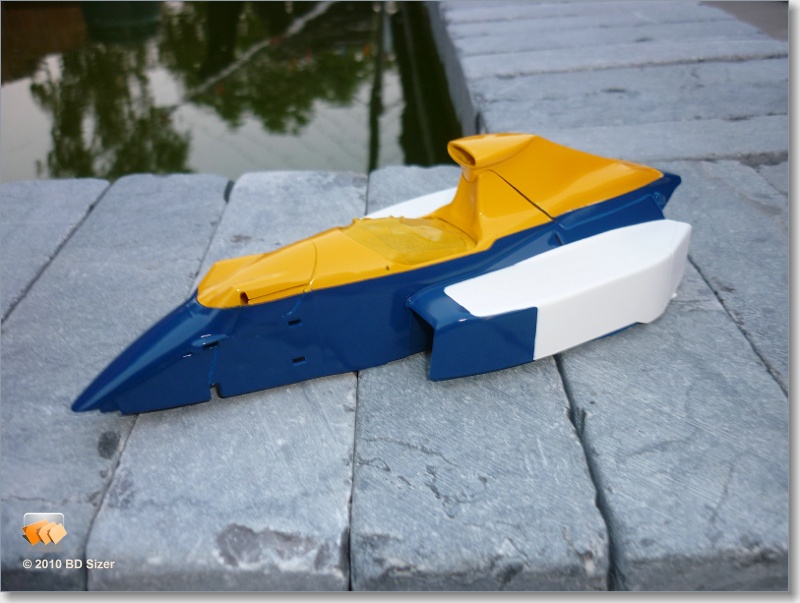

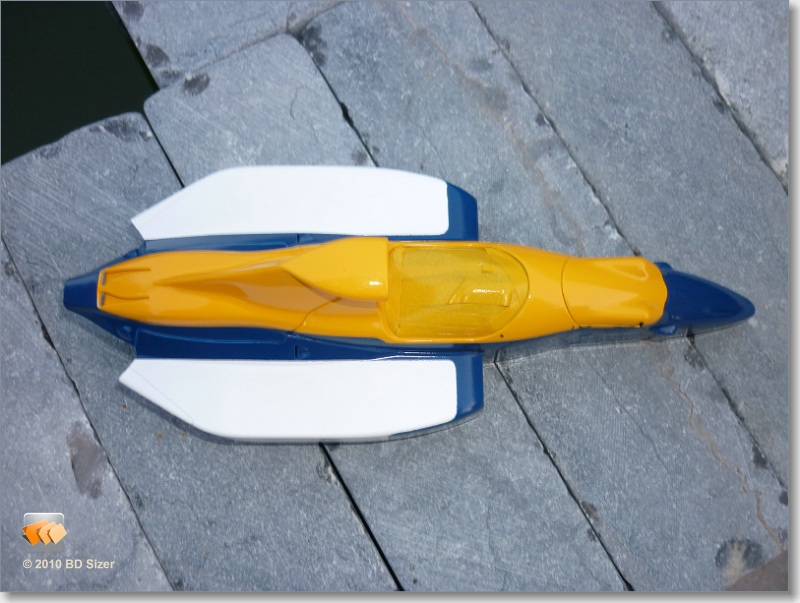

En met het resultaat ben ik zeer tevreden ! enkel wat kleine puntjes opkuisen maar dat is niet zo erg. ik was verschoten dat ik behoorlijk afplakwerk heb geleverd!

http://www.depaddock.eu/forum/attach...1&d=1277582978

http://www.depaddock.eu/forum/attach...1&d=1277582978

http://www.depaddock.eu/forum/attach...1&d=1277582978

http://www.depaddock.eu/forum/attach...1&d=1277582978

Slaapwel :bye:

Mooi spuitwerk. :applaus:

Er werd geopteerd om de rode lijn tussen het geel/blauw & blauw/wit uit de decals te halen maar dit lukte niet om die oftewel perfect te snijden oftewel perfect te kleven! Dan maar spuiten zeker!!! zo geschiedde... ondertussen werden de decals gekleeft en werd de achter 'coil' ( of hoe noem je dit beest) vernist en gewaxt. nu nog de monocoque hetzelfde ritueel. 1 minpunt: achter de rode lijn zou normaal gezien nog een ietsiepietsie fijn wit lijntje moeten zitten... deze heb ik niet gespoten. anders zouden er teveel laklagen op elkaar zitten + het feit dat ik serieus veel laagjes wit zou mogen spuiten zodat het donkere blauw er niet meer door zou komen. den Thierry zijn helm werd ook voorzien van de decals en werd vernist. Deze decals waren niet van de poes...maar kwamen tot een goed einde.

de foto's;

http://www.depaddock.eu/forum/attach...1&d=1280775243

http://www.depaddock.eu/forum/attach...1&d=1280775243

http://www.depaddock.eu/forum/attach...1&d=1280775243

http://www.depaddock.eu/forum/attach...1&d=1280775243

de rest;

http://www.depaddock.eu/forum/attach...1&d=1280775395

http://www.depaddock.eu/forum/attach...1&d=1280775395

http://www.depaddock.eu/forum/attach...1&d=1280775395

:bye:

Dat ziet er zeker niet slecht uit. Doe maar rustig verder.

vandaag heb ik de laatste decals geplaatst op de Williams. De monocoque is voorzien van de nodige carbon & kevlar decals omdat ik van plan ben om later voor dit model een diarama te maken. Aangezien ik nog niet goed weet in welk diarama ik de Williams zou plaatsen, heb ik hem ineens voorzien van alle carbon decals. Nu nog enkel het koetswerk voorzien van een clear coat en hopen dat ik dit overleef zonder blaasjes of lopers! De banden heb ik voorzien van de letters LF, RF, LR & RR (de meesten weten wel wat dit betekend...) en de rijrichting werd aangeduid met een pijltje. dit alles werd wat bewerkt met de schminkdoosjes van Tamiya.

De foto's:

http://www.depaddock.eu/forum/attach...1&d=1283193553

http://www.depaddock.eu/forum/attach...1&d=1283193553

http://www.depaddock.eu/forum/attach...1&d=1283193553

http://www.depaddock.eu/forum/attach...1&d=1283193553

http://www.depaddock.eu/forum/attach...1&d=1283193553

:bye:

Een woord. Knap. Ik wou dat ik dit ook kon.

Groeten,
Lesley

Met genoeg oefenen en de hulp van velen om tips te geven kom je er wel. Altijd maar je grensen verlegen en iedere keer beter en beter bouwen, daar draait het om bij modelbouw! En vooral jezelf amuseren! :gas:

Dit ging dus duidelijk mis ! :mad::(:frusty:
Ik gebruikte voor het 1st een nieuwe vernis maar ook van Mr. hobby, namelijk deze;

http://www.depaddock.eu/forum/attach...1&d=1285170659

Na het drogen werd het model helemaal mat en lichtjes wit ! Nochtans staat er duidelijk 'Gloss' op. Dan maar behandelen met tamiya wax en hopen dat dit wegtrok... helaas, het werd minder mat maar verbeterde niet echt. Ik ben dan naar de Modelbouw Verbrugge geweest, waar ik de spuitbus had gekocht, en hij vondt dit ook een vervelende zaak. Hij denkt dat ze verkeerd gevuld zou zijn... Hij heeft mij wel een nieuwe bus aangeboden, maar ik bedankte hiervoor. Ik wou terug het vertrouwde spuitbusje, die hij mij dan ook gratis gegeven heeft.
Nu, mijn probleem met mijn model was hiermee nog niet opgelost... Dan maar met schuurpapier heel voorzichtig het model te lijf gaan. Dit lukte aardig, maar hier en daar heb ik er heel kleine beschadigingen aan overgehouden.
Na het schuren terug met wax en daarna een fijn laagje vernis van het vertrouwde spul en bang afwachten !!!
Dit lukte prima en daarna heb ik de eindlaagjes opgelegd.
Resultaat:

http://www.depaddock.eu/forum/attach...1&d=1285170659

http://www.depaddock.eu/forum/attach...1&d=1285170659

http://www.depaddock.eu/forum/attach...1&d=1285170659

Het eindresultaat blinkt niet zo heel erg veel maar ik zal er tevreden mee moeten zijn! Op naar de volgende werken!

:bye:

Spijtig, ik heb met dezelfde spuitbus Jr zijne 350Z ermee gespoten en die blinkt gelijk ne spiegel.

http://www.depaddock.eu/forum/attach...1&d=1241883015

Maar ik heb al gehoord dat deze niet echt geschikt is voor decals. Ook kan je op voorhand niet weten of er al dan niet iets is misgelopen tijdens het vullen.
Ooit heb ik eens 3 nieuwe busjes van Tamiya gekregen en alle 3 vertoonden ze dezelfde fout, zodat ik uiteindelijk voor een andere kleur heb moeten kiezen waarmee dan alles ok was.

In ieder geval valt het niet op en ziet je model er goed uit.:applaus:

Ik heb deze vernis een aantal jaren geleden ook al eens getest, en mijn decals waren toen naar de Filistijnen :frusty:

Ik heb dat toen ook gepost op dit forum, maar ik weet echt niet meer in welke thread of bij welke WIP, dus het feit dat je dit niet gelezen hebt is geen schande ;) Misschien moeten we eens een aparte thread opstarten waarin we alle DO's en DON'Ts eens oplijsten...
